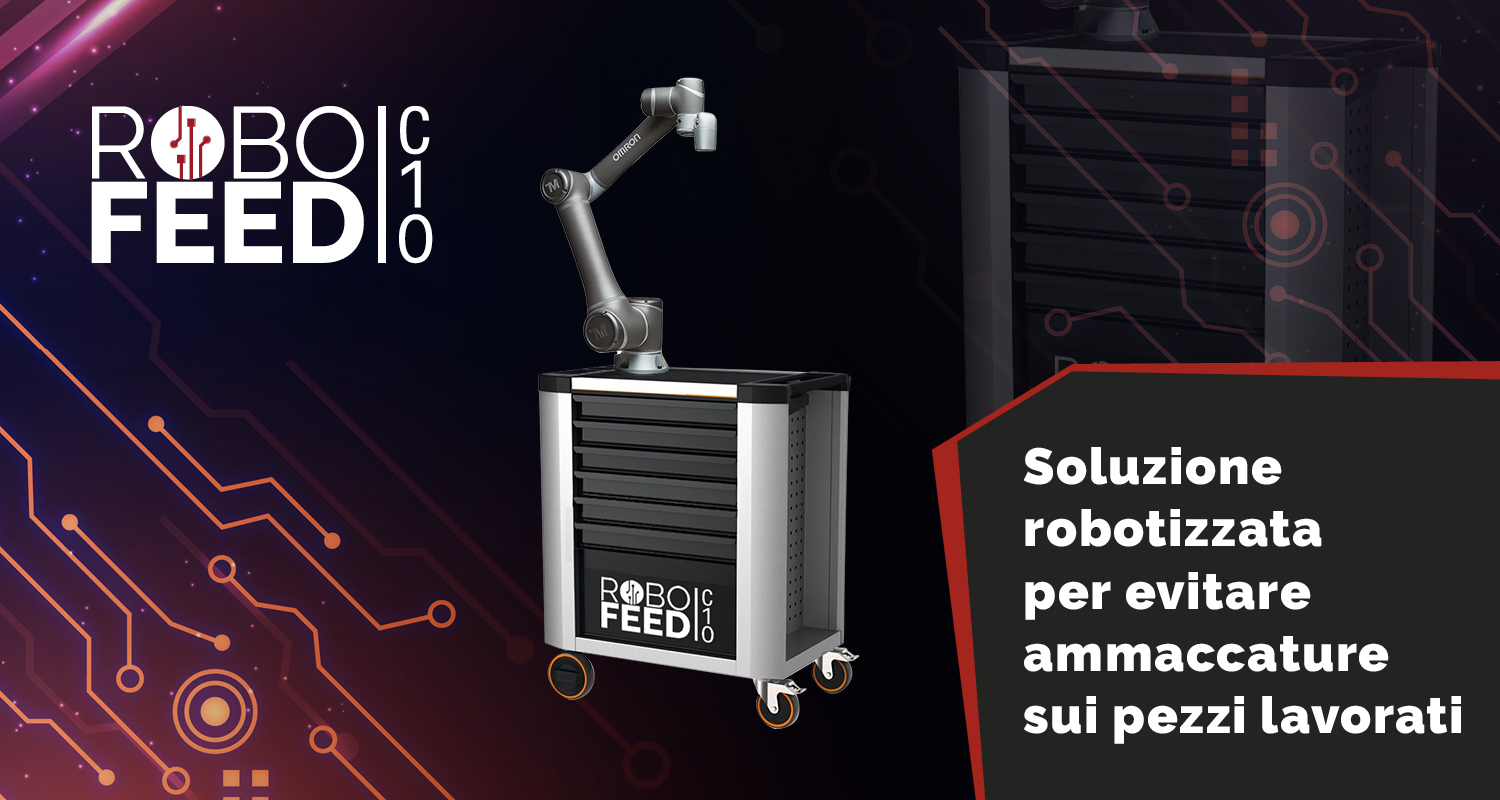

Robofeed C10



Il robot collaborativo di ultima generazione per l’individuazione di ammaccature e danni superficiali sui pezzi

Durante lo scaricamento dei lavorati dal tornio si possono verificare ammaccature o altri danni superficiali, con un consistente aumento di pezzi difettosi e, di conseguenza, di scarto.
Questo genera inevitabilmente incremento di costi e problematiche di vario genere sulle tempistiche di lavoro della linea produttiva.
Con Robofeed C10, la soluzione robotizzata sviluppata da Assis-tec, è possibile evitare i pezzi lavorati non conformi e intervenire con facilità su di essi. In questo modo il flusso produttivo viene ottimizzato, garantendo prestazioni elevate.



Robot per asservimento macchine CNC dalle funzionalità innovative



● Telecamera 2D integrata

Robofeed C10 è dotato di una telecamera 2D di ultima generazione, che permette un rapido riposizionamento dell’unità dopo lo spostamento da una macchina utensile all’altra e l’individuazione e la calibrazione del pezzo.


● Stoccaggio automatizzato

Lo stoccaggio dei pezzi è totalmente automatico. Tutti i particolari lavorati vengono posizionati dal braccio robotico integrato in cassetti facilmente estraibili, anche posizionandoli in blister.

● Riduzione della difettosità

Attraverso il tracciamento sistematico della produzione, è possibile riconoscere in poco tempo i pezzi difettosi e ricevere aggiornamenti costanti sull’usura e la rottura degli utensili.


● Pulizia dei pezzi lavorati

L’apposita unità di soffiaggio integrata, Robofeed C10 consente di rimuovere efficacemente trucioli e tracce oleose dai pezzi lavorati.

VANTAGGI

1.    Robot collaborativo di ultima generazione, dotato di telecamera 2D per un rapido “rifasamento del Robot” dopo lo spostamento da una macchina utensile all’altra e per l’individuazione e la calibrazione del pezzo



2.    Soluzione definitiva del problema delle ammaccature e di altri danni superficiali, evitando che i pezzi si accumulino nello scaricatore



3.    Stoccaggio automatizzato dei particolari lavorati in blister posizionati nei cassetti



4.    Riduzione della difettosità, attraverso un tracciamento sistematico della produzione che consente di individuare rapidamente la non conformità e di avere aggiornamenti costanti sull’usura e la rottura degli utensili



5.    Pulizia dei pezzi lavorati attraverso un’apposita unità di soffiaggio integrata nel sistema

Caratteristiche tecniche

Portata cassetti/ripiani estraibili

40 kg

Estrazione cassetti (estrazione parziale/totale)

75 %

Serratura a cilindro

Inserto modulare a bussola

Altezza

1.000 Mm

Larghezza

800 mm

Profondità

500 mm

Cassetti larghezza utile

500 mm

Cassetti profondità utile

400 mm

Numero dei cassetti

6

Peso compreso robot e controller

108 kg

Robot

OMRON TM5 900

Raggiungibilità

900 mm

Portata al polso

4 kg
